价 格
订货量
￥1345.00
1 - 19
￥1120.00
20 - 99
￥1000.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥100
| 品牌：GH/工恒 | 材质：不锈钢 | 适用范围：工业 |
| 型号：Q641F-16P | 连接形式：对夹 | 适用介质：水、油、气、 |
| 压力环境：常压 | 流动方向：单向 | 驱动方式：气动 |
| 用途：截止 | 规格：15-150 | 是否进口：否 |
| 数量：400 | 产地：苏州 | 颜色：不锈钢 |
| 功能用途：截止 | 包装规格：15mm~150mm | 是否定制：是 |
| 结构形式：浮动球球阀 | 3C阀门类别：工业 | 公称通径：15mm~150mm |
| 工作温度：常温 | 零部件及配件：执行器 | 类型(通道位置)：二通式 |

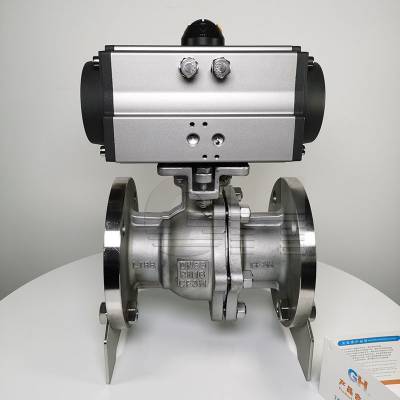

气动法兰球阀
【气动法兰球阀产品工作原理和用途】：
Q641气动球阀系列产品本身结构紧凑，密封可靠，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、乙烯等，在各行业得到的应用。
【气动法兰球阀常见型号】：
气动球阀常见的型号有：q641f、q641h、q641y、q661f、q644f、q647h、q647f、q647y、q645f、qd647f、vq647h、pq640h、pq640y、py640f、pq671h等。
【气动法兰球阀特点】：
1、流动阻力小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过;
2、气动球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装;
3、的阀座：聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应;
4、开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而***手柄指示的开关状态与阀一致;
5、锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置;
6、阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封;
7、气动球阀是用带有圆形通孔的球体作为启闭件，在阀杆驱动下球体围绕阀杆中心作0~90度旋转，完成启闭功能;具有结构紧凑开关迅速的特点，转动90度，即可关闭阀门，切断管路介质;阀杆为下装式，杜 了阀杆穿出的事故发生，***了使用安全;
8、改换阀体、球体、密封件的材料可适用于多种工况场合，球阀阀体可以是整体的，也可以是组合式的。
【气动法兰球阀执行标准】：
设计规范： GB/T12237 API 6D API 608 BS 5351
结构长度： GB/T 12221 ASME B16.10
法兰连接： GB/T 9113 ASME B16.5
试验与检验：GB/T 13927 API 598 API 6D
【气动法兰球阀性能参数】：
| 工作压力(MPa) | 1.6~6.3 (Calss150-Calss400) | |||
| 口径(mm) | DN15-DN200 1/2″-8″ | |||
| 适用介质 | 水、油、气、类等其他介质 | |||
| 材料 | 阀体 | WCB CF8 CF8 铬钼钢 低温钢 镍合金 Monel Duplex Steel | ||
| 球体 | WCB CF8 CF8 铬钼钢 低温钢 镍合金 Monel Duplex Steel | |||
| 阀杆 | 2Cr13 F304 F316铬钼钢 低温钢 镍合金 Monel | |||
| 密封面 | PTFE PEEK 不锈钢 司太立合金 碳化钨 镍合金 Monel | |||
| 填料 | 柔性石墨 PTFE | |||
